Placa-Mãe ASUS TUF Gaming B850M-E WiFi — AM5, DDR5, mATX

VISÃO GERAL
Placa-Mãe ASUS TUF Gaming B850M-E WiFi — AM5, DDR5, mATX. Placa-mãe responsável pela interconexão elétrica e lógica dos principais componentes do computador. A escolha deve ser feita em conjunto com o processador, tipo de memória, formato do gabinete, armazenamento, interfaces de expansão e recursos de conectividade informados na ficha técnica.

FUNCIONALIDADES E CRITÉRIOS DE APLICAÇÃO
• Confirme o processador suportado e, quando necessário, a versão mínima de BIOS.
• Não misture módulos DDR4 e DDR5: utilize somente o padrão suportado pela placa.
• Valide formato físico, conectores de energia, slots de expansão, armazenamento e painel frontal do gabinete.

FICHA TÉCNICA E ESPECIFICAÇÕES
TUF GAMING B850M-E WIFI

CPU
AMD Socket AM5 para processadores de desktop AMD Ryzen? séries 9000, 8000 e 7000*
* Consulte www.asus.com para obter a lista de CPUs suportadas.
Chipset
Chipset AMD B850

Memória
4 slots DIMM, máx. 256 GB, DDR5
Suporta até 8000+ MT/s(OC) com processadores Ryzen? séries 9000, 8000 e 7000, DIMM sem buffer ECC e não ECC*
Arquitetura de memória de canal duplo
Suporta AMD Extended Profiles for Overclocking (EXPO?)
ASUS Enhanced Memory Profile (AEMP)
* Os tipos de memória suportados, taxa de dados (velocidade) e número de módulos DRAM variam dependendo da CPU e da configuração de memória. Para obter mais informações, consulte a lista de suporte de CPU/memória na guia Suporte do site de informações do produto ou visite https://www.asus.com/support/download-center/. Os ajustes serão feitos com base nas especificações dos produtos de memória produzidos em massa disponíveis no mercado.
** A memória DDR5 sem buffer e não ECC suporta a função On-Die ECC.

Gráficos
2 x DisplayPort**
1 x porta HDMI?***
* As especificações gráficas podem variar de acordo com o tipo de CPU. Consulte as especificações da CPU AMD.
** Suporta no máximo 8K a 60 Hz, conforme especificado em DisplayPort 1.4.
*** Suporta 4K a 60 Hz, conforme especificado em HDMI 2.1.

Slots de expansão
Processadores AMD Ryzen? série 9000 e 7000 para desktop*
1 slot PCIe 5.0 x16**
Processadores AMD Ryzen? série 8000 para desktop
1 slot PCIe 4.0 x16 (compatível com o modo x8/x4)
Chipset AMD B650
1 slot PCIe 4.0 x1
* Verifique a tabela de bifurcação PCIe no site de suporte (https://www.asus.com/support/FAQ/1037507/).
** As especificações variam de acordo com o tipo de CPU.
• Para garantir a compatibilidade do dispositivo instalado, consulte https://www.asus.com/support/ para obter a lista de periféricos suportados.

Armazenar
Total suporta 3 slots M.2 e 4 portas SATA de 6 Gb/s
Processadores AMD Ryzen? série 9000 e 7000 para desktop
Slot M.2_1 (chave M), tipo 2280 (suporta modo PCIe 5.0 x4)*
Slot M.2_2 (chave M), tipo 2280 (suporta modo PCIe 4.0 x4)*
Processadores AMD Ryzen? série 8000 para desktop
Slot M.2_1 (chave M), tipo 2280 (suporta modo PCIe 4.0 x4)
Slot M.2_2 (chave M), tipo 2280 (suporta modo PCIe 4.0 x4/x2)
Chipset AMD B650
Slot M.2_3 (chave M), tipo 2242/2260/2280 (suporta modo PCIe 4.0 x4)
4 portas SATA de 6 Gb/s
Tecnologia AMD RAIDXpert2
Processadores Ryzen? série 9000: RAID 0/1/5/10
Processadores Ryzen? série 8000: RAID 0/1
Processadores Ryzen? série 7000: RAID 0/1/10
* As especificações variam de acordo com o tipo de CPU.

Ethernet
1 x Realtek 2,5 Gb Ethernet
TUF LANGuard

Sem fio e Bluetooth
Wi-Fi 6E
2x2 Wi-Fi 6E (802.11ax)
Suporta banda de frequência de 2,4/5/6 GHz*
Bluetooth® v5.3**
* A regulamentação do WiFi 6E 6 GHz pode variar entre os países, compatível apenas com o Windows 11 ou posterior
** A versão do Bluetooth® pode variar. Consulte o site do fabricante do módulo Wi-Fi para obter as especificações mais recentes.

USB
USB traseiro (total de 8 portas)
2 portas USB de 10 Gbps (1 Tipo A + 1 USB Tipo C®)
2 portas USB de 5 Gbps (2 Tipo A)
4 portas USB 2.0 (4 Tipo A)
USB frontal (total de 7 portas)
1 conector USB de 5 Gbps (compatível com USB Tipo C®)
1 conector USB de 5 Gbps com suporte para 2 portas USB de 5 Gbps adicionais
2 conectores USB 2.0 com suporte para 4 portas USB 2.0 adicionais

Áudio
CODEC de áudio de alta definição Realtek 7.1 Surround Sound*
• Suporta: detecção de conector, multitransmissão, redefinição de conector no painel frontal
• Suporta reprodução de até 24 bits/192 kHz"
Recursos de áudio
• Blindagem de áudio
• Capacitores de áudio premium
• Camadas de PCB de áudio dedicadas
* Um chassi com um módulo de áudio HD no painel frontal é necessário para oferecer suporte à saída de áudio 7.1 Surround Sound.

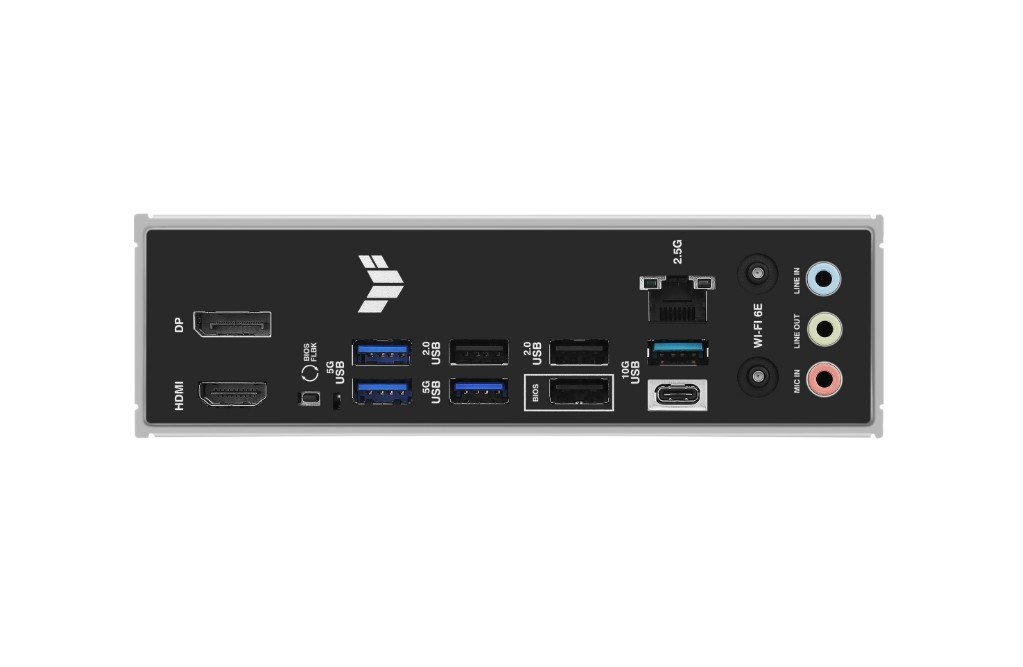

Portas de E/S do painel traseiro
2 portas USB de 10 Gbps (1 Tipo A + 1 USB Tipo C®)
2 portas USB de 5 Gbps (2 Tipo A)
4 portas USB 2.0 (4 Tipo A)
2 DisplayPort
1 porta HDMI?
1 módulo Wi-Fi
1 porta Ethernet Realtek de 2,5 Gb
3 conectores de áudio
1 botão BIOS FlashBack?
1 porta combinada de teclado/mouse PS/2

Conectores de E/S internos
Relacionado a ventoinha e resfriamento
1 x conector de ventoinha de CPU de 4 pinos
1 x conector de ventoinha OPT de CPU
de 4 pinos 1 x conector de bomba AIO de 4
pinos 2 x conectores de ventoinha de chassi de 4 pinos
Relacionado a energia
1 x conector de alimentação principal de 24 pinos
1 x conector de alimentação de CPU de +12 V de
8 pinos 1 x conector de alimentação de CPU de +12 V de 4 pinos
Relacionado a armazenamento
3 x slots M.2 (chave M)
4 x portas SATA 6 Gb/s
USB
1 x conector USB 5 Gbps (suporta USB Tipo C®)
1 x conector USB 5 Gbps suporta 2 portas USB 5 Gbps adicionais
2 x conectores USB 2.0 suportam 4 portas USB 2.0 adicionais
Diversos
3 x conectores RGB Gen 2 endereçáveis 1
x conector Clear CMOS
1 x conector de porta COM
1 x conector de áudio do painel frontal (F_AUDIO)
1 x conector de sistema do painel frontal de 10-1 pinos
1 x conector de intrusão do chassi

Características especiais
ASUS TUF PROTECTION
• DIGI+ VRM (- Design de energia digital com DrMOS)
• ESD Guards
• TUF LANGuard
• Proteção contra sobretensão
• SafeSlot
• E/S traseira de aço inoxidável
ASUS Q-Design
• M.2 Q-Latch
• Slot PCIe Q-Release
• Q-Antenna
• Q-Dashboard
• Q-DIMM
• Q-LED (CPU [vermelho], DRAM [amarelo], VGA [branco], Dispositivo de inicialização [amarelo verde])
• Q-Slot
ASUS Thermal Solution
• Dissipador de calor M.2
• Design de dissipador de calor VRM
ASUS EZ DIY
•
• Marca: Asus
• Part Number: 90MB1LS0-M0EAY0
• EAN: 4711636068499
• Largura (bruto) [m]: 0.260
• Profundidade (bruto) [m]: 0.110
• Peso (bruto) [Kg]: 1.690
• Altura (bruto) [m]: 0.260
• Socket Placa Mãe: AM5
• Chipset Placa Mãe: AMD B850
• Garantia Fabricante: 1 Ano com Fabricante
• Slots de Memória: 4
• Tipo de Memória: DDR5
• Memória Clock: 8000/5600(O.C)/5200 MHz
• Capacidade de Memória: 256GB (4x64GB)
• Suporta CPU até: 170W
• Suporta CPU at: 170W
• Saídas de Vídeo: HDMI, DP
• PCIe Express x16: 1 x PCI Express 5.0 X16
• PCIe Express x1: 1
• Slots PCI Placa Mãe: Não
• Audio Placa Mãe: Realtek 7.1
• Rede: 10/100/1000/2500
• Sata 3 GB/s: Não
• Sata 6 GB/s: 4
• Portas USB 2.0: 4
• Portas USB 3.0: Não
• Conexões HDMI: 1x HDMI 2.1
• PS2: Sim
• Serial: Não
• Porta Paralela: Não
• Formato: M-ATX
• RAID: M.2_RYZEN 9000 - 0/1/5/10_RYZEN 8000 - 0/1_RYZEN 7000 - 0/1/10
• Fabricante: ASUS
• Portas USB 3.1 (Tipo C): Não
• Portas USB 3.1 (Tipo A): Não
• Conexão M.2: 3 = 1x M.2 - 2280 PCIE 5.0 x4 - 1x M.2 - 2280 PCIE 4.0 x4 - 1x M.2 - 2242/2260/2280 PCIE 4.0 x4
• Sata Express: Não
• WIFI 6: SIM
• WiFi: WIFI 6E 802.11 a, b, g, n, ac, ax 2,4/5Ghz + BLUETOOTH 5.3
• Portas USB 3.2 (Tipo C): 1
• Portas USB 3.2 (Tipo A): 1
• Portas USB 3.2: 2
• Portas USB 3.1: Não
• PCIe Express x4: Não

NOTAS TÉCNICAS DE COMPATIBILIDADE
• Confira a compatibilidade com os demais componentes, interfaces e dimensões do sistema antes da compra.
• Quando houver requisitos de BIOS, firmware, driver, versão de sistema, alimentação ou montagem, siga a documentação oficial do fabricante.
• O desempenho efetivo pode variar conforme a configuração do computador, software, temperatura, carga de trabalho e condições de uso.
