Detalhes do produto
VISÃO GERAL

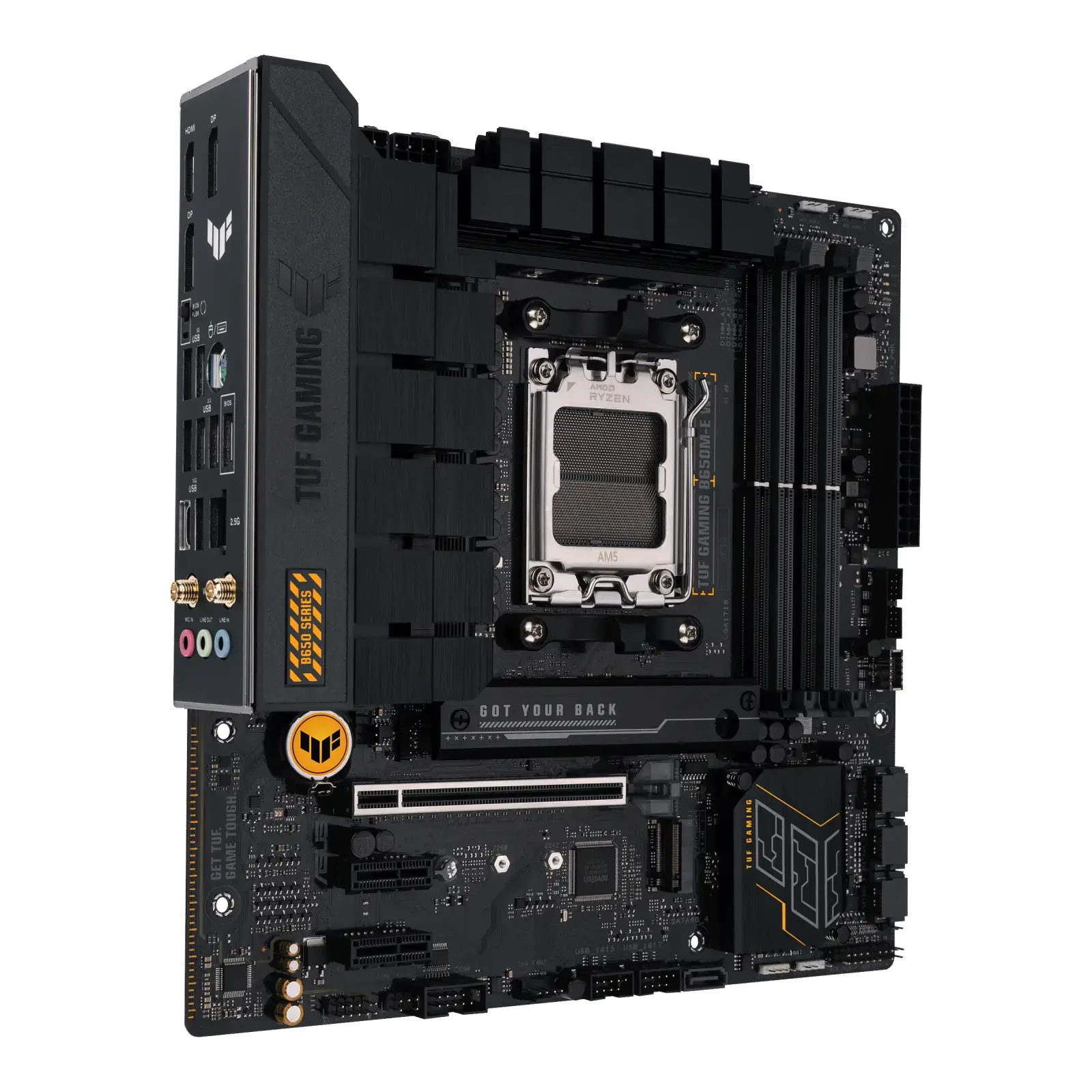

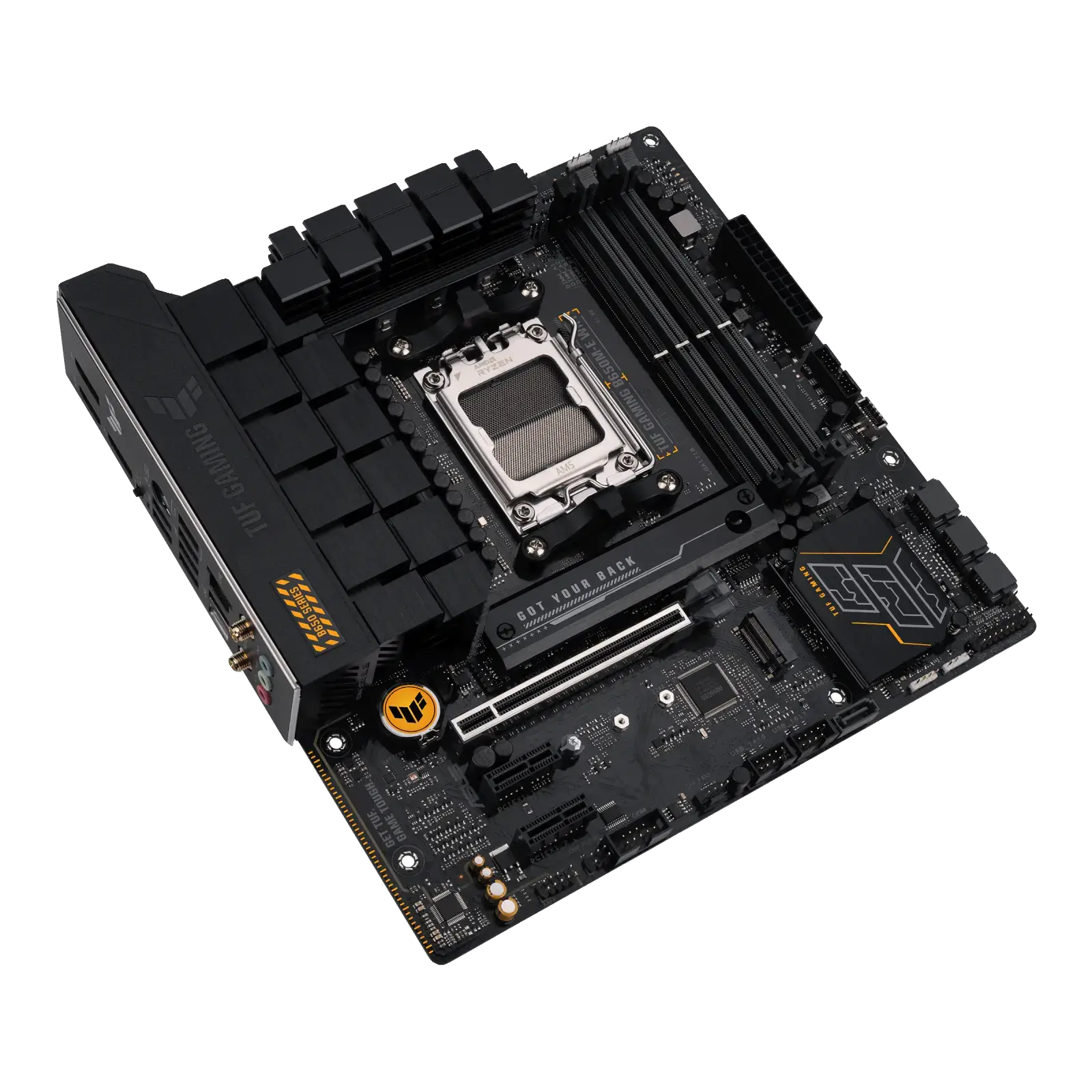

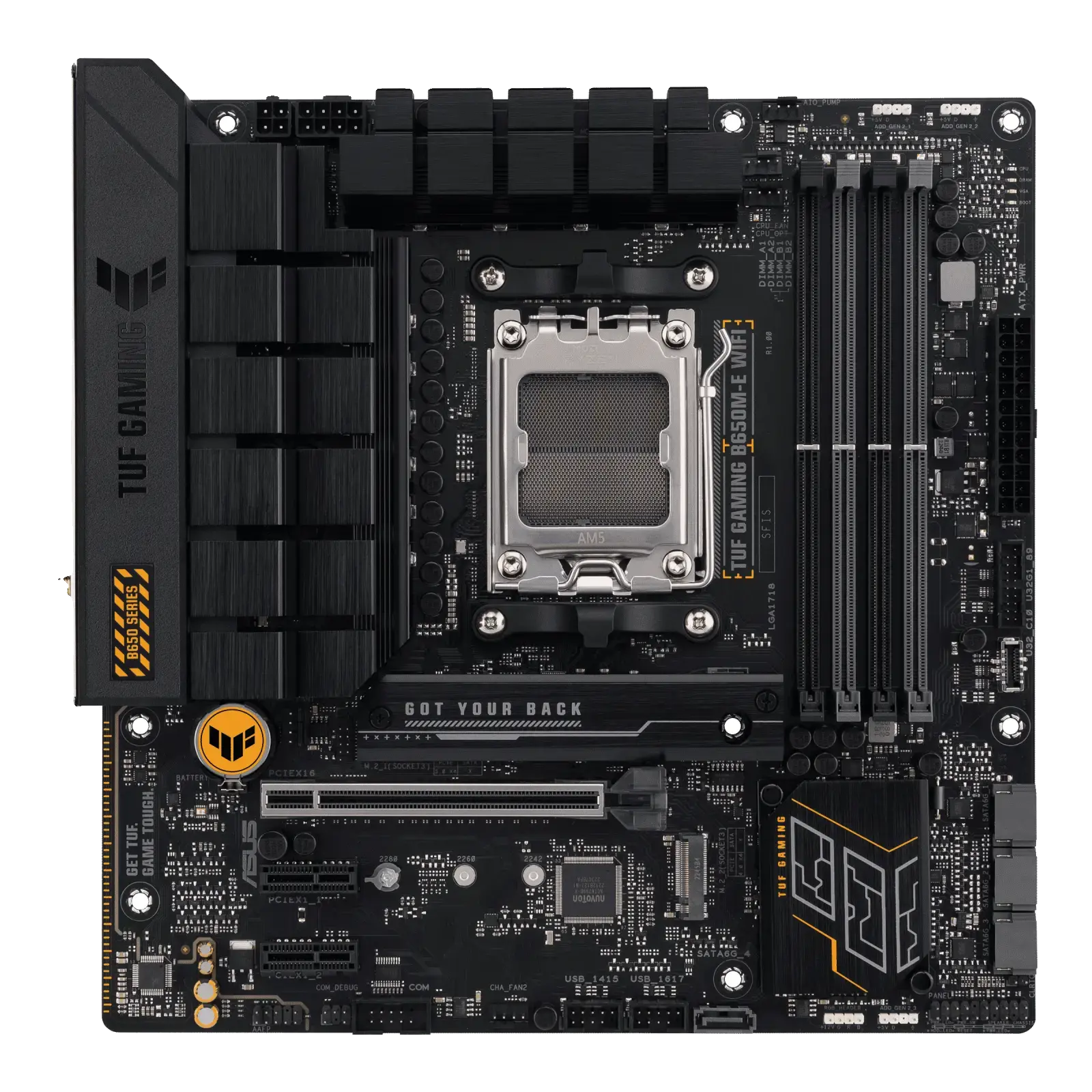

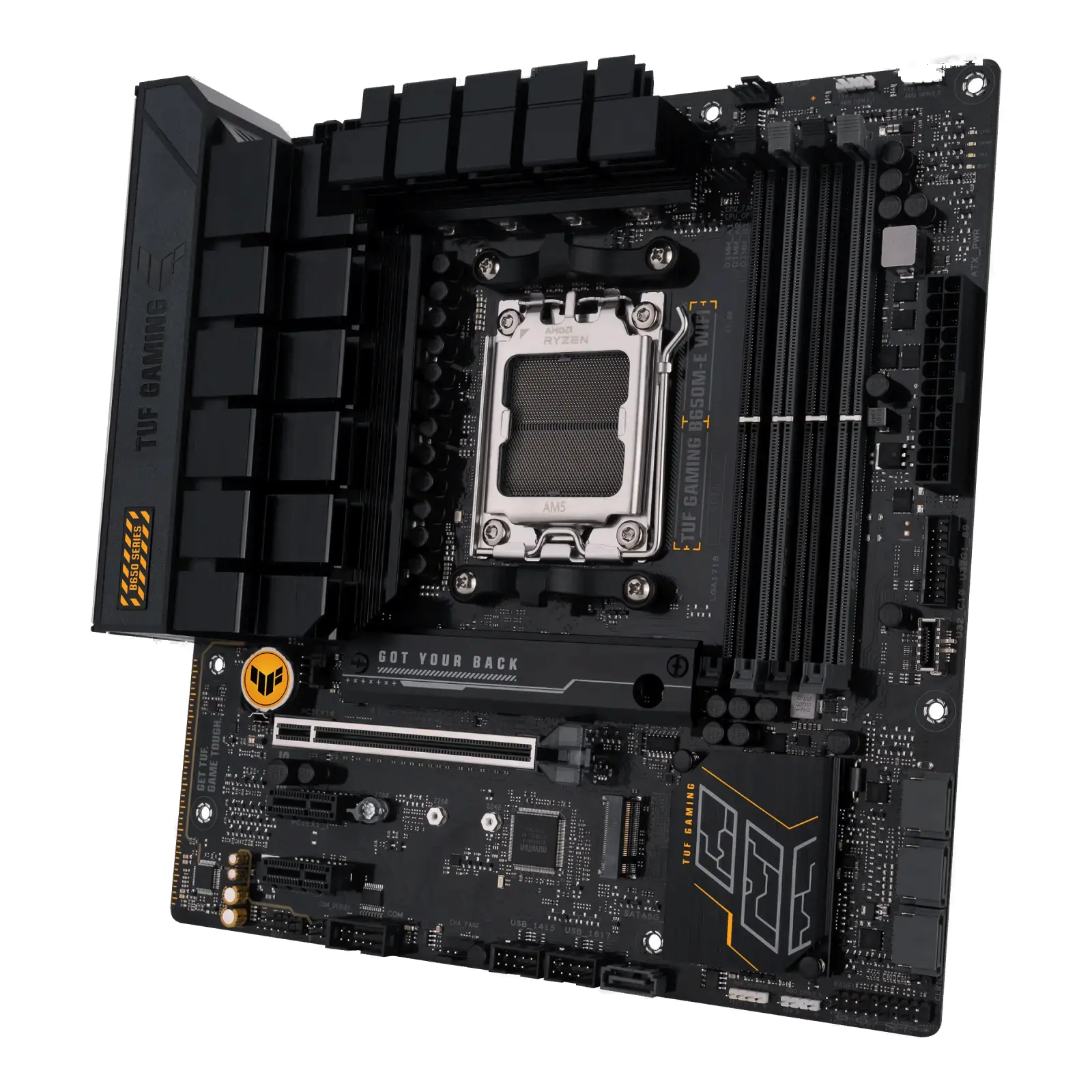

Placa Mãe Asus TUF Gaming B650M-E WiFi DDR5 AM5 Micro ATX. Placa-mãe responsável pela interconexão elétrica e lógica dos principais componentes do computador. A escolha deve ser feita em conjunto com o processador, tipo de memória, formato do gabinete, armazenamento, interfaces de expansão e recursos de conectividade informados na ficha técnica.
FUNCIONALIDADES E CRITÉRIOS DE APLICAÇÃO
• Confirme o processador suportado e, quando necessário, a versão mínima de BIOS.
• Não misture módulos DDR4 e DDR5: utilize somente o padrão suportado pela placa.
• Valide formato físico, conectores de energia, slots de expansão, armazenamento e painel frontal do gabinete.
FICHA TÉCNICA E ESPECIFICAÇÕES
• Marca: Asus
• Modelo: TUF Gaming B650M-E WI FI
• CPU: AMD Socket AM5 para processadores de desktop AMD Ryzen™ Série 7000/Série 8000*
* Consulte www.asus.com para obter a lista de suporte de CPU.
AMD Socket AM5 para processadores de desktop AMD Ryzen™ série 7000*
* Consulte www.asus.com para obter a lista de suporte de CPU.
• Chipset: AMD B650
Memória:
4 slots DIMM, máx. 192 GB, DDR5 7600+(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600 (OC)/ 5400 (OC)/ 5200/ 5000/ 4800 ECC e não ECC, memória sem buffer*
Arquitetura de memória de canal duplo
compatível com perfis estendidos AMD para overclocking (EXPO™)
OptiMem II
* Tipos de memória suportados, taxa de dados (velocidade ) e o número de módulos DRAM varia dependendo da configuração da CPU e da memória. Para obter mais informações, consulte a lista de suporte de CPU/memória na guia Suporte do site de informações do produto ou visite https://www.asus.com/support/
* A memória DDR5 não ECC e sem buffer suporta a função On-Die ECC.
• Gráfico: 2 x DisplayPort**
1 x porta HDMI TM
*** * As especificações gráficas podem variar entre os tipos de CPU. Consulte as especificações da CPU AMD.
** Suporta máx. 8K@60Hz conforme especificado em DisplayPort 1.4.
*** Suporta 4K@60Hz conforme especificado em HDMI 2.1.
• Slots de expansão: Processadores AMD Ryzen™ série 7000 para desktop*
1 x slot PCIe 4.0 x16 (suporta modo x16)
Processadores AMD Ryzen™ série 8000 para desktop
1 x slot PCIe 4.0 x16 (suporta modo x8/x4)**
Chipset AMD B650
2 x slots PCIe 4.0 x1
* Verifique a tabela de bifurcação PCIe no site de suporte (https://www.asus.com/support/FAQ/1037507/).
** As especificações variam de acordo com os tipos de CPU.
• Para garantir a compatibilidade do dispositivo instalado, consulte https://www.asus.com/support/ para obter a lista de periféricos suportados.
Processadores de desktop AMD Ryzen™ série 7000
1 x slot PCIe 4.0 x16
Chipset AMD B650
2 x slots PCIe 4.0 x1
• Para garantir a compatibilidade do dispositivo instalado, consulte https://www.asus.com/support/ para obter a lista de periféricos suportados.
• Armazenamento: Total suporta 2 slots M.2 e 4 portas SATA 6 Gb/s*
Processadores de desktop AMD Ryzen™ série 7000
Slot M.2_1 (chave M), tipo 2242/2260/2280 (suporta modo PCIe 5.0 x4)
Slot M.2_2 (Tecla M), tipo 2242/2260/2280 (suporta modo PCIe 4.0 x4)
Processadores de desktop AMD Ryzen™ Série 8000
Slot M.2_1 (Tecla M), tipo 2242/2260/2280 (suporta modo PCIe 4.0 x4)
M.2_2 slot (chave M), tipo 2242/2260/2280 (suporta modo PCIe 4.0 x4/x2)**
Chipset AMD B650
4 portas SATA 6 Gb/s
* A tecnologia AMD RAIDXpert2 suporta PCIe RAID 0/1/10 e SATA RAID 0 /1/10.
** As especificações variam de acordo com os tipos de CPU.
Total suporta 2 slots M.2 e 4 portas SATA 6 Gb/s*
Processadores de desktop AMD Ryzen™ série 7000
Slot M.2_1 (chave M), tipo 2242/2260/2280 (suporta modo PCIe 5.0 x4)
Slot M.2_2 (Tecla M), tipo 2242/2260/2280 (suporta modo PCIe 4.0 x4)
Chipset AMD B650
4 portas SATA 6 Gb/s
*A tecnologia AMD RAIDXpert2 suporta PCIe RAID 0/1/10 e SATA RAID 0/1/10.
• Ethernet: 1 x Ethernet Realtek 2,5 Gb
TUF LANGuard
• USB: USB traseiro (total de 8 portas)
2 x portas USB 3.2 Gen 2 (10G) (1 x Tipo A + 1 x USB Type-C ® )
2 x portas USB 3.2 Gen 1 (5G) (2 x Tipo A)
4 x portas USB 2.0 (4 x Tipo A)
USB frontal (total de 7 portas)
1 x conector USB 3.2 Gen 1 (5G) (suporta USB Type-C ® )
1 x conector USB 3.2 Gen 1 (5G) suporta 2 USB adicionais Portas 3.2 Gen 1
2 conectores USB 2.0 suportam 4 portas USB 2.0 adicionais
Áudio:
CODEC de áudio de alta definição Realtek 7.1 Surround Sound*
• Suporta: detecção de Jack, Multi-streaming, retarefa de Jack no painel frontal
• Suporta reprodução de até 24 bits/192 kHz"
Recursos de áudio
• Blindagem de áudio
• Capacitores de áudio premium
• PCB de áudio dedicado camadas
* É necessário um chassi com um módulo de áudio HD no painel frontal para suportar a saída de áudio 7.1 Surround Sound.

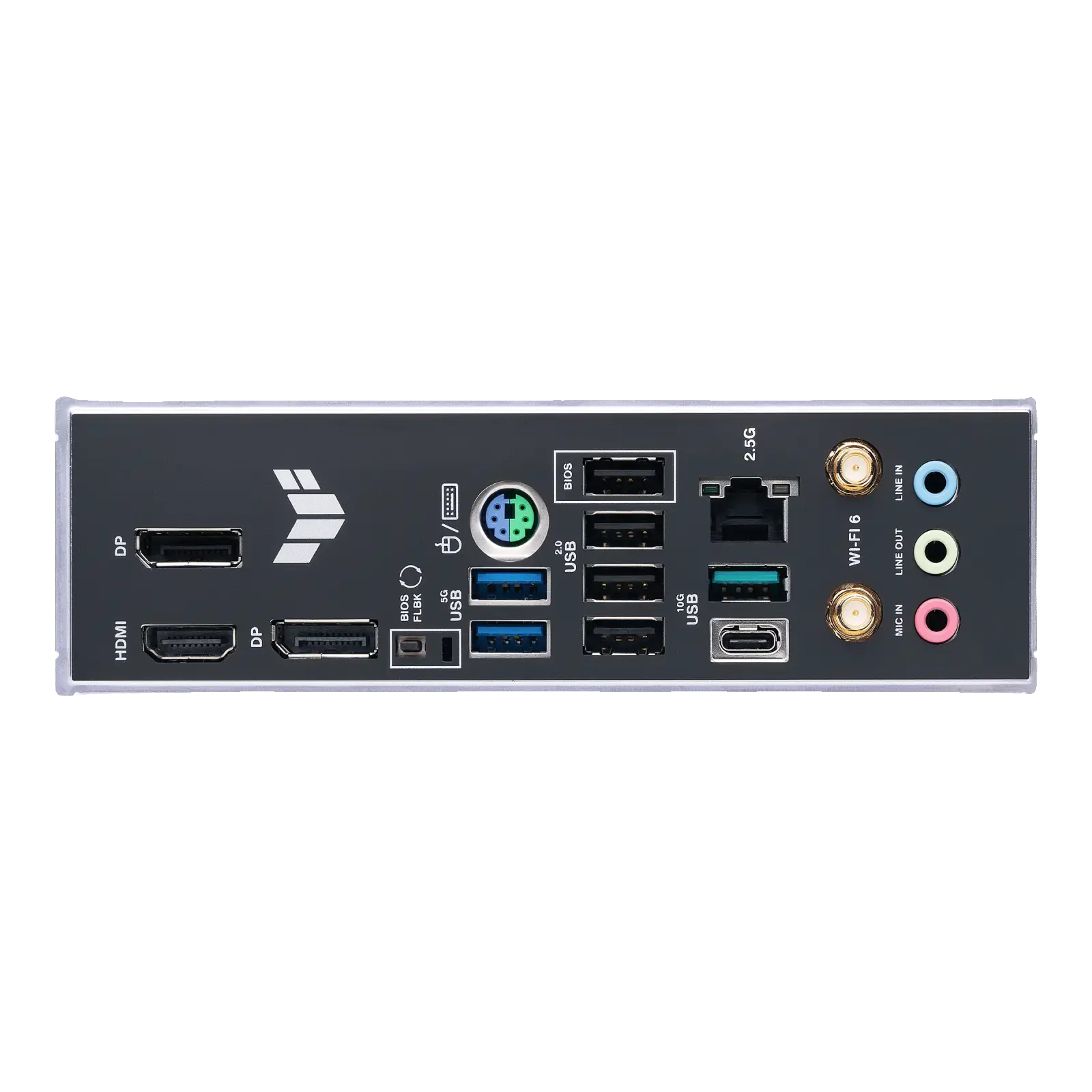

• Painel traseiro: 2 x portas USB 3.2 Gen 2 (10G) (1 x Tipo A + 1 x USB Type-C ® )
2 x portas USB 3.2 Gen 1 (5G) (2 x Tipo A)
4 x portas USB 2.0 (4 x Tipo A)
2 x DisplayPort 1 x porta
HDMI TM
1 x porta Ethernet Realtek 2,5 Gb
3 x conectores de áudio
1 x botão BIOS FlashBack™
1 x porta combinada teclado/mouse PS/2
• Conectores internos: Relacionado a ventilador e resfriamento
1 x Conector de ventilador de CPU de 4 pinos
1 x Conector de ventilador OPT de CPU de
4 pinos 1 x Conector de bomba AIO de 4 pinos
2 x Conectores de ventilador de chassi de 4 pinos
Relacionado à alimentação
1 x Conector de alimentação principal de 24 pinos
1 x 8 -pino conector de alimentação +12V
1 x conector de alimentação de 4 pinos +12V
Relacionado ao armazenamento
2 x slots M.2 (chave M)
4 x portas SATA 6Gb/s
USB
1 x conector USB 3.2 Gen 1 (5G) (suporta USB tipo- C ® )
1 x cabeçalho USB 3.2 Gen 1 (5G) suporta 2 portas USB 3.2 Gen 1 adicionais
2 x suporte para cabeçalhos USB 2.0 4 portas USB 2.0 adicionais
Diversos
3 x cabeçalhos endereçáveis ??Gen 2
1 x cabeçalho Aura RGB
1 x cabeçalho Clear CMOS
1 x cabeçalho da porta COM
1 x cabeçalho de áudio do painel frontal (AAFP)
1 x cabeçalho do painel do sistema de 20-3 pinos com função de intrusão do chassi
• Características especiais: PROTEÇÃO ASUS TUF
• DIGI+ VRM (- Design de energia digital com DrMOS)
• Protetores ESD
• TUF LANGuard
• Proteção contra sobretensão
• SafeSlot Core+
• E/S traseira em aço inoxidável
ASUS Q-Design
• M.2 Q-Latch
• Q-DIMM
• Q-LED (CPU [vermelho], DRAM [amarelo], VGA [branco], Boot Device [amarelo verde])
• Q-Slot
ASUS Thermal Solution
• Dissipador de calor M.2
• Design de dissipador de calor VRM
ASUS EZ DIY
• Botão BIOS FlashBack™
• LED BIOS FlashBack™
• ProCool
• Blindagem de E/S pré-montada
• SafeSlot Core+
• SafeDIMM
Aura Sync
• Conector Aura RGB
• Conectores endereçáveis ??Gen 2
• Recursos do software: Software exclusivo ASUS
Armory Crate
• Aura Creator
• Aura Sync
• Fan Xpert 2+
• Economia de energia
• Cancelamento de ruído AI bidirecional
AI Suite 3
• TurboV EVO
• DIGI+ VRM
• PC Cleaner TUF GAMING Processamento de áudio DTS
CPU-Z Norton 360 para jogadores (60 dias de avaliação gratuita) WinRAR UEFI BIOS ASUS EZ DIY - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 - ASUS UEFI BIOS EZ Mode
• BIOS: ROM Flash de 256 Mb, BIOS UEFI AMI
• Capacidade de gerenciamento: WOL por PME, PXE
• Acessórios: Cabos
2 x cabos SATA 6 Gb/s
Diversos
1 x escudo de E/S
1 x adesivo TUF Gaming
1 x pacote de borracha M.2
1 x pacote de parafuso para SSD M.2
Documentação
1 x cartão de certificação TUF
1 x guia do usuário
• Sistema operacional: Windows 11 , Windows 10 de 64 bits
Dimensões:
Fator de forma micro-ATX
9,6 polegadas x 9,6 polegadas (24,4 cm x 24,4 cm)
NOTAS TÉCNICAS DE COMPATIBILIDADE
• Confira a compatibilidade com os demais componentes, interfaces e dimensões do sistema antes da compra.
• Quando houver requisitos de BIOS, firmware, driver, versão de sistema, alimentação ou montagem, siga a documentação oficial do fabricante.
• O desempenho efetivo pode variar conforme a configuração do computador, software, temperatura, carga de trabalho e condições de uso.
